루비 팁 와인딩 노즐

루비 팁 와인딩 노즐

소개

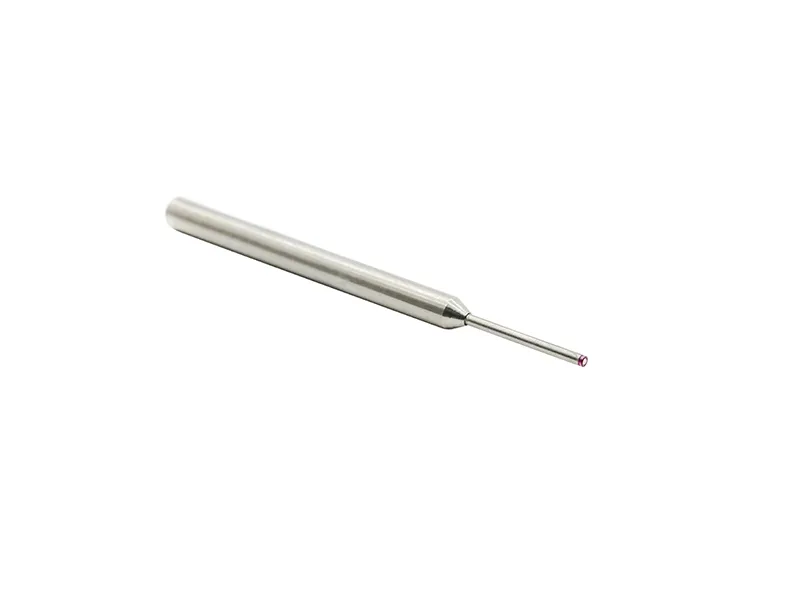

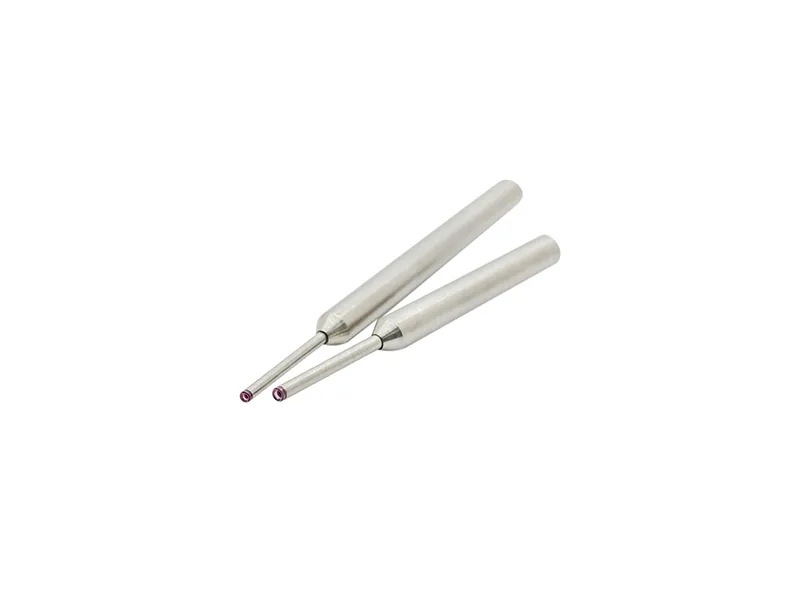

SIPU 루비 팁 와인딩 노즐은 미세 코일 및 초미세 에나멜 와이어의 고속 와인딩을 위해 특별히 설계된 초정밀 와이어 가이드 부품입니다. 다음과 같은 특징을 가지고 있습니다.복합 구조높은 인성을 지닌 스테인리스강과 높은 경도를 지닌 결정질 소재루비 팁이 노즐은 첨단 정밀 연삭 및 연마 공정을 통해 제조됩니다. 안정적인 전선 장력을 유지하고 전선 마모를 최소화하여 전자 부품, 정밀 인덕터 및 의료 기기의 고정밀 자동 코일 권선 생산에 완벽하게 부합하는 뛰어난 내구성을 제공합니다.

특징

1.프리미엄 복합 구조:고강도 스테인리스 스틸 본체와 초경질 결정질 루비 와이어 가이드 팁을 결합했습니다. 이 일체형 모자이크 구조는 강철의 강도와 루비의 뛰어난 내마모성을 활용합니다.

2. 초저조도 거울 표면:내부 구멍, 외경 및 곡선 전환 영역은 전문적인 거울 연마 공정을 거쳐 다음과 같은 표면 거칠기를 얻습니다. Ra≤0.025이는 고속 작동 중 에나멜선 절연 손상을 크게 줄여줍니다.

3. 정밀 가공 능력:최소 내경의 구멍을 사용하여 안정적인 초미세 와이어 권선을 지원합니다. d1≥0.3mm저희는 TB 시리즈의 모든 표준 사양을 보유하고 있으며, 특수한 권선 요구 사항에 맞는 맞춤형 크기도 완벽하게 지원합니다.

4. 탁월한 서비스 수명:동일한 작업 조건에서 루비 가이드 노즐은 다음과 같은 수명을 제공합니다. 일반 텅스텐 카바이드 핀보다 두 배 이상 높습니다.이를 통해 안정적인 장기 운영을 보장합니다.

핵심 이점

1. 뛰어난 내마모성 및 초장수명:다이아몬드에 버금가는 경도를 지닌 이 소재는 텅스텐강의 내마모성을 훨씬 능가합니다. 고속 마찰로 인한 정밀도 손실을 효과적으로 방지하여 교체 주기를 크게 연장시켜 줍니다.

2. 뛰어난 에나멜 코팅 전선 보호:매우 매끄럽고 거울처럼 광택 처리된 루비 표면은 마찰을 최소화하여 절연 바니시 층이 손상될 위험을 거의 없애주므로 초미세 와이어 권선에 적합합니다.

3. 안정적인 환경 적응성:탁월한 고온 안정성과 산/알칼리 부식 저항성 덕분에 의료기기 및 항공우주 분야를 포함한 고청결 및 가혹한 환경에 이상적입니다.

4. 강화된 어깨형 디자인:최적화된 출구 구조는 전반적인 강도를 향상시켜 큰 각도의 권선 작업에 적응하는 동시에 굽힘 저항성을 강화합니다.

5. 비용 절감형 대량 생산:소모품 손실이 적고 유지보수 빈도가 줄어들어 연속 대량 생산의 전체 운영 비용이 크게 절감됩니다.

애플리케이션

• 모든 자동 권선기에서 미세 코일 및 초미세 에나멜선의 고속 정밀 권선에 특화되어 있습니다.

• 전력 전자, 소비자용 인덕터, 자동차 코일 및 고정밀 의료 기기 제조에 널리 적용됩니다.

• 극도로 낮은 와이어 마모가 요구되는 대각도 복잡 권선 공정에 이상적입니다.

자주 묻는 질문

Q1: 루비 가이드 노즐은 어떤 직경의 전선을 처리할 수 있습니까?

A1:당사의 노즐은 특정 공정 요구 사항을 충족하도록 설계되었습니다. 당사는 표준 TB 시리즈 사양을 완벽하게 제공하며, 다양한 초미세 에나멜 와이어에 맞춰 내경을 맞춤 제작할 수 있습니다.

Q2: 수명은 텅스텐 카바이드 노즐과 비교했을 때 어떻습니까?

A2:동일한 작업 조건에서 당사의 루비 팁 노즐은 더 오래 지속됩니다. 2배 이상 더 길다 기존의 텅스텐 카바이드 가이드 핀보다 우수합니다.

Q3: 루비 노즐이 절연층을 긁을까요?

A3:아니요. 아주 매끄러운 재질로 Ra0.025 미러 마감루비 표면은 마찰을 최소화하여 고속 권선 중에 전선 절연층을 효과적으로 보호합니다.

Q4: 맞춤 사이즈 제작도 가능한가요?

A4:예. 당사는 고객의 특정 권선 각도, 전선 굵기 및 장비 요구 사항에 따라 비표준 구조 및 크기 맞춤 제작을 지원합니다.

저희에게 연락하세요더 자세한 매개변수와 맞춤형 솔루션을 원하시면 지금 문의하십시오.
